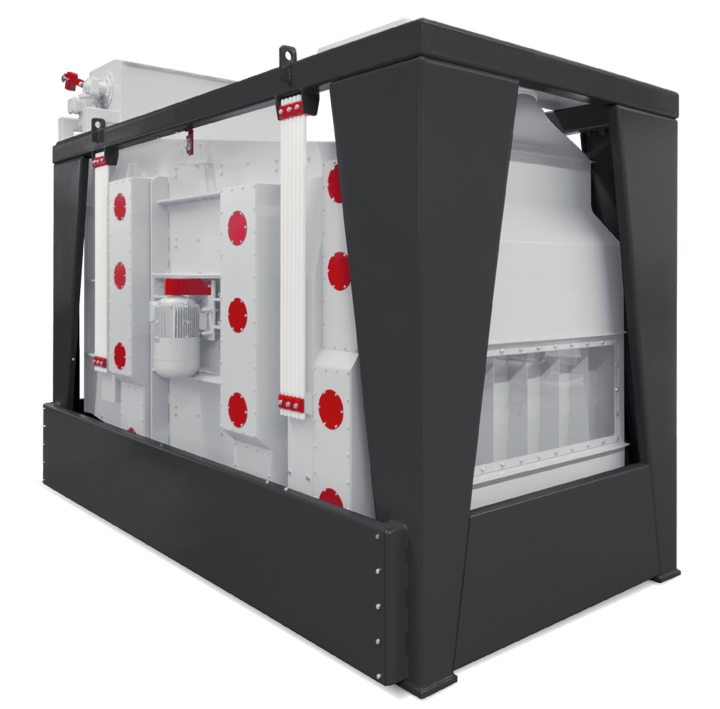

Universal-Vorreiniger

Zur Steigerung der Wirtschaftlichkeit bei der Vorreinigung von Getreide und Leguminosen sowie der Sortierung von granulatartigen Produkten anderer Industriebereiche haben wir den neuen RUBERG-Universal-Vorreiniger Typ RUV entwickelt. Mehr Flexibilität und gestiegene Durchsatzleistungen sind seine Merkmale.

Miteinander gekoppelte Umstellklappen leiten die Produkte auf die entsprechenden Siebsektionen. Großzügig bemessene Durchlaufkanäle bieten besonders bei feuchten Produkten mit hohem Besatz an Fremdstoffen hervorragende Leistungen.

Universal-Vorreiniger

Siebwerk mit Einlaufaspiration im Abluftsystem

Alle Varianten zeichnen sich durch die perfekt aufeinander abgestimmte Kombination von Luftteil und Siebwerk aus. Somit erfüllen diese Maschinen höchste Ansprüche, z.B. bei dem Vorreinigen von Getreide mit Durchsatzleistungen von 100 bis 600 t/h.

Flexible Einstellmöglichkeiten liefern beste Ergebnisse bei der Feinreinigung mit Durchsatzleistungen von 35 bis 400 t/h.

  Siebwerk mit Einlaufaspiration im Abluftsystem


Siebwerk mit Ein- und Auslaufaspiration im Abluftsystem

Alle Varianten zeichnen sich durch die perfekt aufeinander abgestimmte Kombination von Luftteil und Siebwerk aus. Somit erfüllen diese Maschinen höchste Ansprüche, z.B. bei dem Vorreinigen von Getreide mit Durchsatzleistungen von 100 bis 600 t/h.

Flexible Einstellmöglichkeiten liefern beste Ergebnisse bei der Feinreinigung mit Durchsatzleistungen von 35 bis 400 t/h.

  Siebwerk mit Ein- und Auslaufaspiration im Abluftsystem


Siebwerk mit Einlaufaspiration im Umluftsystem

Alle Varianten zeichnen sich durch die perfekt aufeinander abgestimmte Kombination von Luftteil und Siebwerk aus. Somit erfüllen diese Maschinen höchste Ansprüche, z.B. bei dem Vorreinigen von Getreide mit Durchsatzleistungen von 100 bis 600 t/h.

Flexible Einstellmöglichkeiten liefern beste Ergebnisse bei der Feinreinigung mit Durchsatzleistungen von 35 bis 400 t/h.

  Siebwerk mit Einlaufaspiration im Umluftsystem


Siebwerk mit Einlaufaspiration im Umluftsystem und Auslaufaspiration im Abluftsystem

Alle Varianten zeichnen sich durch die perfekt aufeinander abgestimmte Kombination von Luftteil und Siebwerk aus. Somit erfüllen diese Maschinen höchste Ansprüche, z.B. bei dem Vorreinigen von Getreide mit Durchsatzleistungen von 100 bis 600 t/h.

Flexible Einstellmöglichkeiten liefern beste Ergebnisse bei der Feinreinigung mit Durchsatzleistungen von 35 bis 400 t/h.

  Siebwerk mit Einlaufaspiration im Umluftsystem und Auslaufaspiration im Abluftsystem




Weitere Infomationen

Manuell verstellbare Verteilerklappen befähigen den RUBERG-Universal-Vorreiniger, bis zu 4 Fraktionen aus der Rohware zu gewinnen. Elektropneumatische Klappenantriebe erhöhen den Automatisierungsgrad der Maschine.

Eine geführte Aspiration der Einlaufkaskaden und der Auslaufkaskaden im Abluftsystem steigert die Sauberkeit der Produkte.

Ergänzend bieten unsere Umluft-Steigsichter die bekannten Vorteile der reduzierten Rohluftmengen, weshalb man mit entsprechend kleinerer Abluft und Filtertechnik auskommt.




Technische Informationen

Leistungsdaten beim Einsatz mit 3 Schrollensieben

TypLeistungen in t/hSiebfläche in m²
Roggen,
Weizen
γ = 0,75
max. 18 %
Winter-
gerste
γ = 0,65
max. 18 %
Brau-
gerste
γ = 0,65
max. 18 %
Raps

γ = 0,60
max. 14 %
Erbsen,
Bohnen
γ = 0,70
max. 18 %
Mais
trocken
γ = 0,75
max. 15 %
Mais
nass
γ = 0,75
max. 35 %
Sonnen-
blumen
γ = 0,40
max. 16 %
Paddy

γ = 0,55
max. 18 %
Schrollen-Siebfläche

Siebfläche
gesamt

RUV 100105909085851005075304,54,5
RUV 2002001751751601702001001506099
RUV 4004003403403203204002003001801818
RUV 6006005205204805006003006003602727



Leistungsdaten beim Einsatz mit 2 Schrollensieben und 1 Feinkornsieb

TypLeistungen in t/hSiebfläche in m²
Roggen,
Weizen
γ = 0,75
max. 18 %
Winter-
gerste
γ = 0,65
max. 18 %
Brau-
gerste
γ = 0,65
max. 18 %
Raps

γ = 0,60
max. 14 %
Erbsen,
Bohnen
γ = 0,70
max. 18 %
Mais
trocken
γ = 0,75
max. 15 %
Mais
nass
γ = 0,75
max. 35 %
Sonnen-
blumen
γ = 0,40
max. 16 %
Paddy

γ = 0,55
max. 18 %
Schrollen-Siebfläche

Feinkorn-Siebfläche

Siebfläche
gesamt

RUV 10070606045507035502031,54,5
RUV 2001401201201101151407010040639
RUV 40028024024022023028014020012012618
RUV 60040035035032033040020040024018927



Leistungsdaten beim Einsatz mit 1 Schrollensieb und 2 Feinkornsieben

TypLeistungen in t/hSiebfläche in m²
Roggen,
Weizen
γ = 0,75
max. 18 %
Winter-
gerste
γ = 0,65
max. 18 %
Brau-
gerste
γ = 0,65
max. 18 %
Raps

γ = 0,60
max. 14 %
Erbsen,
Bohnen
γ = 0,70
max. 18 %
Mais
trocken
γ = 0,75
max. 15 %
Mais
nass
γ = 0,75
max. 35 %
Sonnen-
blumen
γ = 0,40
max. 16 %
Paddy

γ = 0,55
max. 18 %
Schrollen-Siebfläche

Feinkorn-Siebfläche

Siebfläche
gesamt

RUV 1003530302830351825101,534,5
RUV 200706060556070355020369
RUV 400140120120110120140701006061218
RUV 60020017017013517020010020012091827



Außenmaße der Maschinen

TypÄußere Abmessungen der Abluftmaschine
nur Einlaufbesaugung
Äußere Abmessungen der Abluftmaschine
mit Ein- und Auslaufbesaugung
Äußere Abmessungen der Umluftmaschine
mit Ein- und Auslaufbesaugung
Länge
mm
Breite
mm
Höhe
mm
Länge
mm
Breite
mm
Höhe
mm
Länge
mm
Breite
mm
Höhe
mm
RUV 1003.4401.9602.5003.7501.9602.5003.7502.2202.400
RUV 2003.7001.9603.0104.0201.9603.0104.0202.2903.260
RUV 4003.8302.0704.1504.1402.0704.1504.1402.2604.200
RUV 6004.0002.0704.4404.3002.0704.4404.3002.2604.490
